KUPFERMÜHLE KH 30 mit Sägeaggregat

Preis auf Anfrage

Zusätzliche Informationen

Gewicht 6500,00 kg
Maschinentyp

4-Seiten-Universalhobelmaschine

Hersteller

KUPFERMÜHLE

Modell

KH 30

Baujahr

1984

Spannung / Frequenz

400 V / 50 Hz

Farbe

Resedagrün RAL 6011

Vorschubgeschwindigkeit

5 – 30 m/min

Anzahl der Spindeln

5

Arbeitsbreite min / max

30 mm / 310 mm

Arbeitshöhe min / max 2-seitig

15 mm / 300 mm

Arbeitshöhe min / max 4-seitig

15 mm / 180 mm

Leistung

58.5 kW

Führungslineal

links

Zustand

gebraucht (funktionsgeprüft)

Tischhöhe (konstant)

820 / 950 mm

Vorschubmotor

7.5 kW

Spindel 1 (unten)

7.5 kW / 60 mm

Spindel 2 (oben)

11.0 kW / 60 mm

Spindel 4 (rechts)

7.5 kW / 35 mm

Spindel 5

11 kW / 40 mm

Absaugstutzen 1

200 mm

Absaugstutzen 2

200 mm

Absaugstutzen 3

160 mm

Absaugstutzen 4

160 mm

Absaugstutzen 5

140 mm

Spanabnahme unten

15 mm

Spanabnahme oben

20 mm

Merkmale

auswechselbare Tischplatten, Auszugsaggregat, geschlitzte Tischplatten, Jointeinrichtung unten + oben, konstante Tischhöhe, wechselbare Hobelköpfe

verfügbare Stückzahl: 1

Produkt enthält: 1 Stück

Artikelnummer: 100133 Kategorie:



 Länge / Breite    3.450 mm / 1.600 mm
 Höhe  / Gewicht    2.250 mm / ca. 6.500 kg





Vertikalspindeln  FR + FL
Beide Seiten einzeln und paarweise seitlich verstellbar, Spindeln höhen-feinverstellbar.
Abmessungen der Spindeln 35×190 mm, Drehzahl der vertikalen Spindeln 5400 U/min.
Werkzeugdurchmesser min.120 max.180 mm, Spanabnahme der Vertikalspindeln
max. ca. 20 mm, Absaugstutzen je Seite D=160 mm


Zusatzaggregat 5te Arbeitsspindel horizontal unten, Seiten-und Höhenverstellbar
Arbeitsbreite min / max            30 mm / 250 mm
Sägehöhe  min / max             … mm /   65 mm


Werkzeugausrüstung
1. Horizontal unten mit Gegenlager        310x200x60 mm    Alu  Z6 mit SINUS System
2. Horizontal oben  mit Gegenlager        310x200x60 mm  Alu  Z6 mit SINUS System
3. Vertikal rechts
4. Vertikal links
5. Horizontal unten mit Gegenlager



OPTIONEN / ZUSATZEINRICHTUNGEN

1.0

Werkzeugspindeln mit d 40 oder d 50 mm für Hobelhöhe 260 mm oder 300 mm und stärkere Antriebsmotoren

3.0

SICHERHEITS – STAUB – SCHALLSCHUTZKABINE  (CE-Konform)

Die Kabine bildet einen sicherheitstechnischen Bereichsschutz. Die Türen werden von uns mit
Magnetisch verriegelnden Sicherheits Endschaltern versehenund in unseren Sicheheitskreis integriert.
Ein Überbrückungsschalter ermöglicht den Zutritt im AUTO-Betrieb. Nur zugelassen zur Benutzung durch
speziell eingeschultes Personal und ausschliesslich für die, in der Betriebsanleitung bezeichneten Arbeiten.
Betriebsarten gemäss Beschreibug  „Steuerfunktionen“

6.0
Elektro-Grundausrüstung
Einspeisung 3x400VAC (3L-N-PE), 50 Hz, TNS, für Industrienetze, Steuerspannung 230 VAC, 24 VDC.
Bedienpult mit  5 m  Kabelstrangverbindung zur Maschine,
RITTAL Schaltschrank  mit  5 m Kabelstrangverbindung zur  Maschine

6.1
alle Bearbeitungsmotoren mit elektronischen Sanft-Anlauf Steuerungen und integrierten
Gleichstrom-Motorbremsen

6.2
30 kW Frequenzumrichter mit Bremswiderstand und Bediengerät SEW
für 18,5 kW  Vorschub-Getriebemotor

6.8

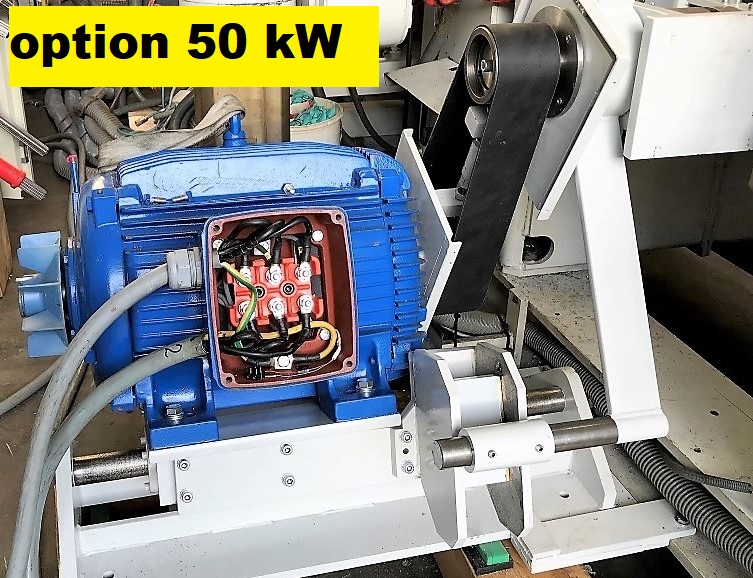

Motorenverstärkungen  unten 30 kW  /  vertikal rechts 15 kW /  vertikal links 15 kW
